1. 简介

4K60 HDMI 4×1切换器支持分辨率高达4K×2K@60Hz的4路HDMI信号切换至一路HDMI输出。支持HDMI音频剥离功能输出数字光纤和模拟音频信号。支持ARC音频回转、10bit HDR和CEC功能。控制方式灵活，支持前面板按键、IR和RS-232控制，且任意信号源都可以随时通过红外遥控器来控制。本产品采用高品质的电路设计，以确保高质量的信号传输。使用新一代低功耗芯片处理方式，24小时不间断工作，发热量小，工作稳定，安装简单，即插即用。本设备可广泛应用于视频会议系统、广播电视系统、闭路电视系统和电视监控系统的音视频相匹配处理设备上。

1. 产品效果图



1. 产品特性

1. 支持HDMI 2.0b,兼容HDCP 2.2、HDCP 1.4保护协议和DVI 1.0；
2. 支持视频分辨率达到4K×2K@60Hz和所有的HDMI 3D音频格式；
3. 支持PCM,Dolby TrueHD,dts-HD Master Audio达到7.1CH；
4. 支持数字和模拟音频输出；
5. 支持的EDID包括自动选择、2CH、5.1CH和7.1CH；
6. 支持ARC（Audio Reture Channel）功能；
7. 支持输入口的自动转换模式和手动转换模式。

1. 产品参数

参数规格
视频带宽	18Gbps
输入端口	4个HDMI母口，1个IR接收口，1个RS232接收口
输出端口	1个HDMI母口，1个L/R接口，1个光纤口
音频格式	PCM2.1/5.1/7.1CH,Dolby 5.1,DTS 5.1,Dolby- TrueHD,DTS-HD
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
尺寸	180mm(长)×85mm(宽)×11.6mm(高)
重量	300克
电源功耗	2.5瓦
外壳	金属外壳
颜色	黑色
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相关湿度	20~90% RH (无凝结)

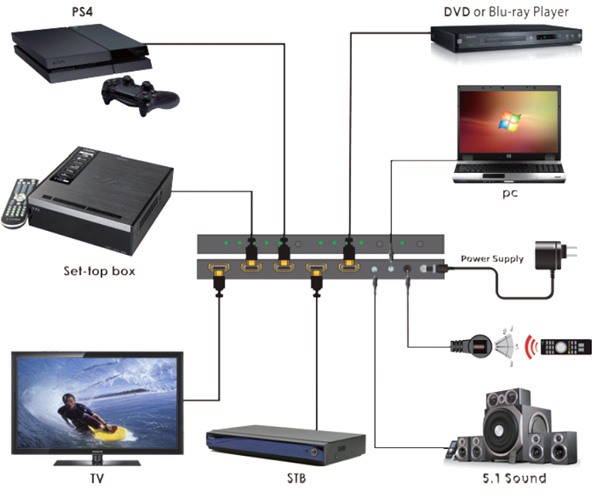

1. 系统连接示意图

1.  应用场所

1. 视频会议系统。
2. 广播电视系统。
3. 闭路电视系统。
